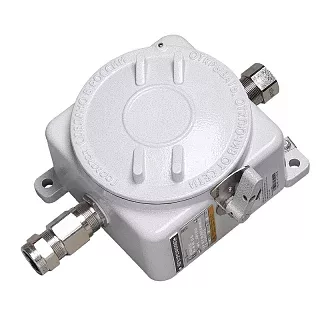

Взрывозащищенная клеммная коробка ЩОРВА363626 из алюминия
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВА363626 предназначена для размещения клеммных зажимов и организации большого количества электрических соединений в одном корпусе.
Внутреннее пространство 329×329×201,5 мм позволяет использовать модель для более емких клеммных сборок. Для позиции 2,5 мм² предусмотрено размещение до 102 клеммных зажимов, для 4 мм² — до 84, для 6 мм² — до 58. Для зажимов большего типоразмера количество уменьшается в соответствии с таблицей компоновки.
Монтажная панель
| Исполнение | Размер A × B, мм | Размер a × b, мм | Масса, кг |
|---|---|---|---|
| Алюминиевая панель ЩА3636А | 240 × 240 | 200 × 200 | 0,3 |
Для ЩОРВА363626 предусмотрена алюминиевая монтажная панель размером 240×240 мм с установочными размерами 200×200 мм.
Максимально рекомендуемое количество кабельных вводов
| Код размера кабельного ввода | Сторона А / сторона В, шт. |
|---|---|
| 01 | 18 / 18 |
| 1 | 18 / 18 |
| 2 | 14 / 14 |
| 3 | 10 / 10 |
| 4 | 7 / 7 |
| 5 | 5 / 5 |
| 6 | 4 / 4 |
| 7 | 3 / 3 |
| 8 | 2 / 2 |
Для кабельных вводов кодов 01 и 1 рекомендуется до 18 вводов по каждой из сторон А и В. Для кода 2 — до 14, для кода 3 — до 10, для кода 4 — до 7. Для наиболее крупных вводов кода 8 предусмотрено до 2 вводов на каждой стороне.
Максимальное количество клеммных зажимов
| Номинальное сечение / обозначение в таблице | Максимальное количество, шт. | Максимальное количество в один ряд, шт. |
|---|---|---|
| 2,5 мм² | 102 | 46 |
| 4 мм² | 84 | 38 |
| 6 мм² | 58 | 29 |
| 10 мм² | 37 | 23 |
| 16 мм² | 30 | 19 |
| 35 мм² | 22 | 14 |
| 50N | 18 | 12 |
| 70N/35 | 10 |
Для ЩОРВА363626 в таблице предусмотрено до 102 клемм для позиции 2,5 мм², из них до 46 в одном ряду. Для позиции 35 мм² — до 22 клемм, из них до 14 в одном ряду. Обозначения 50N и 70N/35 сохранены в том виде, в котором они приведены в исходной таблице.
Технические характеристики
Применение
ЩОРВА363626 подходит для клеммных сборок с большим количеством соединений, где требуется значительная внутренняя монтажная площадь и возможность размещения нескольких кабельных вводов.
Внутренние размеры 329×329×201,5 мм позволяют организовать компоновку клеммных зажимов и проводников с учетом их количества и сечения. При подборе учитываем требуемое число клемм, типоразмер кабельных вводов и стороны их установки.
Преимущества практического использования
В корпусе можно разместить до 102 клеммных зажимов для позиции 2,5 мм².
Для кабельных вводов кодов 01 и 1 предусмотрено до 18 вводов по стороне А и до 18 по стороне В.
Внутренняя глубина 201,5 мм и монтажная панель 240×240 мм позволяют использовать ЩОРВА363626 для более объемных клеммных сборок.
Следующий типоразмер — ЩОРВА424229 с внешними габаритами 429,5×429,5×291 мм и внутренними размерами 395,5×395,5×216 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВА363626 из алюминия
Мы можем подобрать ЩОРВА363626 под конкретную клеммную сборку. Для заказа укажите количество и сечение проводников, требуемое количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, монтажную панель и необходимые дополнительные исполнения.Похожие товары
