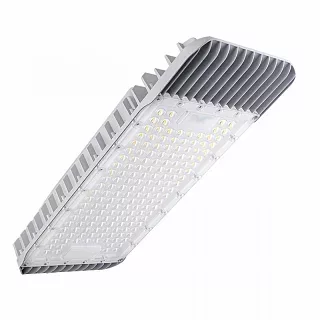

Консольный светодиодный светильник Diora Caiman 135
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Diora Caiman 135 — консольный светодиодный светильник мощностью 135 Вт, обеспечивающий световой поток от 19 500 до 22 500 лм. Предназначен для наружного освещения автомобильных дорог, городских магистралей, транспортных развязок, подъездных путей и территорий промышленных предприятий. Модель выпускается с несколькими вариантами оптической системы, позволяющими учитывать особенности освещаемой поверхности и расположения опор.
В модельном ряду Diora Caiman светильник мощностью 135 Вт относится к старшим исполнениям и занимает положение между моделями 120 и 150 Вт. Его максимальный световой поток на 2000 лм превышает соответствующий показатель Diora Caiman 120. При выборе оборудования учитываются требования к освещённости, ширина участка, высота установки и расстояние между светильниками.
Конструкция и технические особенности

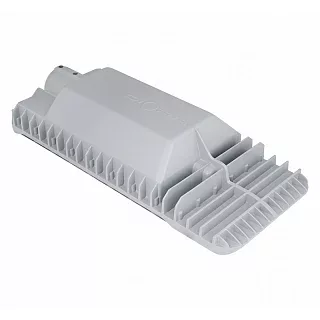

Diora Caiman 135 выполнен в корпусе из алюминия, изготовленного методом литья под давлением. Внутри корпуса размещены светодиодные модули и электронный источник питания. Оптическая система с элементами из ударопрочного поликарбоната обеспечивает формирование необходимой кривой силы света.
Конструкция имеет степень защиты IP67, предусматривающую пыленепроницаемость и защиту от воздействия воды в пределах установленного класса. Показатель IK08 характеризует устойчивость корпуса к механическим воздействиям. Светильник имеет климатическое исполнение УХЛ1 и рассчитан на эксплуатацию при температуре окружающей среды от −60 до +60 °C.
Электропитание осуществляется от сети переменного тока напряжением 176–264 В с частотой 50–60 Гц либо постоянного тока напряжением 180–370 В. Источник питания оснащён гальванической развязкой и активным корректором коэффициента мощности.
Консольное крепление рассчитано на посадочный диаметр 20–52 мм. Светильник устанавливается на кронштейн опоры наружного освещения, при этом направление оптической системы и расположение оборудования учитываются при светотехническом расчёте.
Светораспределение и оптические исполнения
Для Diora Caiman 135 предусмотрены три типа кривой силы света (КСС): Д, ШБ4 и ШО. Их различия заключаются в пространственном распределении светового потока, что позволяет выбирать светильник для различных схем освещения.
| Обозначение КСС | Расшифровка | Особенности светораспределения |
|---|---|---|
| Д | Косинусная | Косинусное распределение силы света |
| ШБ4 | Широкая боковая | Широкое распределение светового потока с боковой направленностью |
| ШО | Широкая осевая | Широкое распределение света относительно осевого направления |
Для модели мощностью 135 Вт максимальный световой поток 22 500 лм предусмотрен при использовании косинусной КСС Д с цветовой температурой 3000, 3500, 4000 или 5000 К. Исполнение с той же оптикой и температурой 2700 К обеспечивает 19 500 лм.
Широкая боковая КСС ШБ4 и широкая осевая КСС ШО представлены стандартными модификациями со световым потоком 22 000 лм. Эти варианты отличаются характером светораспределения, поэтому при одинаковом световом потоке могут использоваться для различных схем размещения светильников.
Выбор оптики зависит от расположения опор относительно проезжей части или открытой площадки, ширины освещаемой поверхности и требований к равномерности освещения.
Цветовая температура и доступные модификации
Для Diora Caiman 135 предусмотрены пять вариантов коррелированной цветовой температуры: 2700, 3000, 3500, 4000 и 5000 К. Они позволяют подобрать оттенок белого света с учётом назначения территории и технических требований проекта.
Светильник выпускается в стандартном исполнении и исполнении Avto. Стандартные модификации доступны с КСС Д, ШБ4 и ШО. Цветовая температура 2700 К предусмотрена только для косинусной КСС Д.
Исполнение Avto представлено модификациями с широкой осевой КСС ШО и цветовой температурой 3500, 4000 или 5000 К. Световой поток составляет 21 500 лм, что на 500 лм меньше стандартной модификации ШО аналогичной мощности.
| Исполнение | Тип КСС | Световой поток, лм | Цветовая температура, К |
|---|---|---|---|
| Стандартное | Д | 19 500 | 2700 |
| Стандартное | Д | 22 500 | 3000 / 3500 / 4000 / 5000 |
| Стандартное | ШБ4 | 22 000 | 3000 / 3500 / 4000 / 5000 |
| Стандартное | ШО | 22 000 | 3000 / 3500 / 4000 / 5000 |
| Avto | ШО | 21 500 | 3500 / 4000 / 5000 |
Сочетание оптической системы, цветовой температуры и исполнения определяет световой поток конкретной модификации. При подборе светильника необходимо учитывать доступные варианты комплектации и результаты светотехнического расчёта.
Технические характеристики
Применение
Консольный светильник Diora Caiman 135 может применяться для освещения автомобильных дорог, магистральных улиц, транспортных проездов и открытых территорий с соответствующими требованиями к светотехническим показателям.
При освещении протяжённых дорожных участков важное значение имеют высота размещения светильников, шаг опор и распределение света относительно проезжей части. Для таких объектов предусмотрены модификации с боковой, осевой и косинусной КСС, которые подбираются в соответствии с принятой схемой освещения.
На промышленных и логистических объектах Diora Caiman 135 может использоваться для освещения внутренних автомобильных дорог, открытых складских площадок, подъездных путей, зон движения грузового транспорта и парковочных территорий.
Световой поток до 22 500 лм позволяет рассматривать модель для проектов, в которых необходима большая интенсивность освещения по сравнению с младшими исполнениями серии. Возможность применения конкретной модификации определяется светотехническим расчётом с учётом нормируемой освещённости, равномерности и других требований к объекту.
При модернизации существующих систем дополнительно учитываются параметры консольных кронштейнов, характеристики электрической сети и условия размещения оборудования.
Преимущества практического использования
Высокий световой поток. Diora Caiman 135 обеспечивает до 22 500 лм и относится к старшим по мощности моделям серии, предназначенным для соответствующих задач наружного освещения.
Возможность выбора оптической системы. Три типа КСС позволяют учитывать особенности расположения опор и геометрии освещаемой территории.
Различные варианты цветовой температуры. Доступны модификации от 2700 до 5000 К, обеспечивающие возможность выбора оттенка белого света.
Конструкция для наружной эксплуатации. Алюминиевый корпус со степенью защиты IP67 и ударопрочностью IK08 рассчитан на работу в предусмотренных условиях окружающей среды.
Поддержка переменного и постоянного тока. Светильник допускает подключение к источникам электропитания с соответствующими характеристиками.
Дополнительное исполнение Avto. Предусмотрены модификации с широкой осевой КСС, световым потоком 21 500 лм и цветовой температурой 3500, 4000 или 5000 К.
Купить Консольный светодиодный светильник Diora Caiman 135
В НПО «Легион» можно заказать консольный светодиодный светильник Diora Caiman 135 мощностью 135 Вт со световым потоком от 19 500 до 22 500 лм. Доступны варианты с косинусной, широкой боковой и широкой осевой КСС, различной цветовой температурой, а также исполнения Avto.
При подборе оборудования учитываются параметры системы наружного освещения, характеристики опор и кронштейнов, требования к световому потоку и распределению освещённости, условия электропитания и эксплуатации.
НПО «Легион» осуществляет поставки светодиодных светильников Diora Caiman для объектов транспортной, городской и промышленной инфраструктуры.
